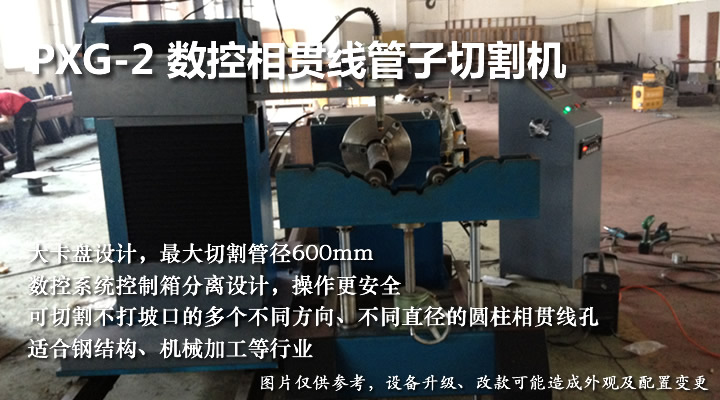

數控相貫線三軸兩聯動管子切割機
- 產品型號：PXG-2
- 產品分類：數控切割機 > 數控相貫線切割機
3軸2聯動數控管子切割機，750W松下伺服驅動電機。管徑60mm-600mm。用于各種管道系統的圓管管子相貫線和端部的熱切割；適用工件材料：低碳鋼、不銹鋼管需用等離子切割。
微信掃一掃，立即咨詢
您也可以點擊二維碼，在本站提交詢價
- 詳細信息
數控相貫線切割機(又稱管子相貫線切割機、管子切割機、切管器、相貫線切割機)是一種對60mm~600mm管徑范圍的鋼管與有色金屬管子的結合處相貫線孔、相貫線端部、彎頭（蝦米節）進行自動計算和切割的設備。這種數控相貫線切割機廣泛運用于壓力容器行業、海洋工程、石油化工、造船、冶金、電力等行業的管道結構件的切割加工。此類加工以往大多采用制作樣板、劃線、人工放樣、手工切割、人工打磨等落后繁復操作工藝。
PXG-2型數控相貫線切割機能十分方便的切割加工此類工件，無需操作者計算、編程，只需輸入管道相貫系統的管子半徑、相交角度等參數，機器就能自動切割出管子的相貫線、相貫線孔以及焊接坡口，可以實現定角坡口、定點坡口、變角坡口切割，切割出來的相貫線能滿足美國AWS標準。
數控相貫線切割機的切割方式可根據用戶要求選擇氧 - 乙炔氣切割、氧 - 液化氣切割或等離子切割。切割管徑范圍從60mm~600mm。
使用環境：
項 目
參 數
1
切割管徑
卡盤式Φ=60-600mm（標配，管徑可定制）
2
火焰切割管壁厚度
δ1=6-50mm
3
等離子切割管壁厚度
依所配等離子切割機切割能力而定
4
有效切割工件長度
L1=6000mm(導軌長8mm)
5
要求工件橢圓度
≤1%
6
切割速度
V=10-3000mm/min
7
移動速度
V0=10-6000 mm/min
8◇
割炬軸向擺動角度
α=±60°(等離子以不斷弧為準)
9◇
割炬徑向擺動角度
β=±55°(等離子以不斷弧為準)
10
割炬升降
L2=150mm
11
卡盤夾緊方式
手動
12
卡盤式托架形式
手動
13
卡盤式托架標配數量
2套
注：2、3項選一，壁厚小于12mm建議采用等離子方式；◇設備具有該運動軸才具備該參數。
切割機鋼管傳動形式：卡盤式
設備主要部件配置：
上海交大相貫線切管專用系統
小車導軌
圓軌
滾輪架導軌
24Kg路軌
大車導軌
24Kg精磨路軌
驅動系統
日本松下伺服電機及驅動器
齒輪箱
精密行星減速器
電磁閥
臺灣亞德克（火焰）
調高系統
宏宇達弧壓式自動調高系統（等離子），5軸無
繼電器
德國施耐德
主要切割性能：
圖形
相貫線
圖形
相貫線
母管與支管斜交相貫
圓管與平面正交、斜交
母管與支管正交相貫
圓管對接(蝦米彎)斜面切割
母管開正交、偏心矩形孔
支管與環外壁相貫
PXG-2型數控相貫線切割機選用交大切割機數控系統，設計結構先進可靠，控制系統具有漢字界面以及圖形與數據結合的人機對話功能，操作十分簡單，適用于長期連續加工，運行控制穩定、可靠。軟件設計了合理的切割引入引出線。確保切割面的工件質量。每次切割后的參數可保存為工藝文件，實現資料庫管理。
溫度：－5-40 ℃； 濕度≤90%；電源：380V±5% 50Hz；(等離子需配壓縮空氣：8.3bar、15600升/小時)
技術規格：
編號
1 、主要切割形式分為騎座式和插入式。
2 、可切割的母管相貫線孔或支管相貫線端面為：
3、三軸相貫線切割機可切割的母管相貫線孔或支管相貫線端面為：
(照片為同徑相貫)
